一种汽车后排可折叠支撑式休息垫
说明书摘要
本实用新型公开了一种汽车后排可折叠支撑式休息垫，属于车载内饰用品技术领域。包括可折叠垫体、床垫式可折叠支架及承重固定织带；垫体采用多段铰接可折叠结构，下方设置可展开支撑的床垫用折叠支架，前端通过承重织带与前排座椅连接固定，形成稳定支撑体系。本实用新型通过专用折叠支架提供刚性支撑，解决传统车载休息垫易塌陷、支撑不稳、收纳不便的问题，具有支撑可靠、承重性强、折叠体积小、安装快捷、通用性强等优点，适用于轿车、SUV 等多种车型后排临时休息使用。
权利要求书
一种汽车后排可折叠支撑式休息垫，其特征在于，包括：可折叠垫体（1）、设置于垫体下方的可折叠床垫支架（2）、以及用于将垫体前部与前排座椅连接固定的承重织带组件（3）；所述可折叠床垫支架（2）展开后支撑于汽车后排地板，对垫体中部及后部形成刚性支撑；所述承重织带组件（3）对垫体前部形成牵拉固定，与可折叠床垫支架共同构成稳定支撑结构。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，所述可折叠床垫支架（2）为床垫专用折叠支撑支架，包括多组交叉铰接支杆、转轴及定位卡扣，支架可在展开支撑状态与折叠收纳状态之间切换，展开后高度固定，支撑稳定不塌陷。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，所述可折叠垫体（1）由至少两段垫体单元通过铰接件连接，可沿铰接线对折或多折，折叠后呈扁平状，便于收纳于后备箱或座椅下方。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，所述可折叠床垫支架（2）顶部与垫体（1）底部采用可拆卸连接方式，包括魔术贴、卡扣或布套包裹式连接。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，所述承重织带组件（3）包括织带、调节扣和挂钩 / 卡扣，织带一端固定于垫体前部，另一端挂接于前排座椅头枕杆或座椅靠背，实现长度可调并拉紧固定。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，垫体（1）展开后整体形成平面支撑结构，中部由可折叠床垫支架（2）承托，避免人体重压下凹陷、塌陷。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，所述可折叠床垫支架（2）完全收纳后可贴合于垫体底部，与垫体一同折叠，不额外增加收纳体积。
根据权利要求 1 所述的汽车后排可折叠支撑式休息垫，其特征在于，垫体（1）表面为防滑耐磨面料，内部填充柔性缓冲层，整体无充气结构，不漏气、不变形。
说明书
技术领域
本实用新型涉及汽车内饰用品技术领域，具体涉及一种利用可折叠床垫支架实现支撑固定的汽车后排休息垫。
背景技术
目前车载后排休息垫多为充气垫或普通海绵垫，存在以下缺陷：
充气垫易漏气、支撑偏软，长途使用舒适度差；
普通海绵垫直接铺设，无刚性支撑，人体躺下后中部严重塌陷；
部分产品依靠座椅自身支撑，受力不均，易滑动、移位；
整体式结构收纳体积大，占用后备箱空间。
为此，亟需一种支撑稳定、不易塌陷、可快速折叠收纳、安装简便的汽车后排休息垫。
实用新型内容
实用新型目的
克服现有车载休息垫支撑不足、易塌陷、收纳不便、固定不稳的问题，提供一种采用可折叠床垫支架支撑、配合织带固定的汽车后排休息垫。
技术方案
一种汽车后排可折叠支撑式休息垫，包括可折叠垫体、可折叠床垫支架、承重织带组件。
可折叠垫体由多段垫体单元铰接而成，可对折或多折收纳。垫体下方设置可折叠床垫支架，该支架采用常规床垫所用的折叠支撑支架结构，由多组交叉支杆、铰接轴、定位卡扣组成，展开后形成稳定高度的刚性支撑，承受人体重量不塌陷。

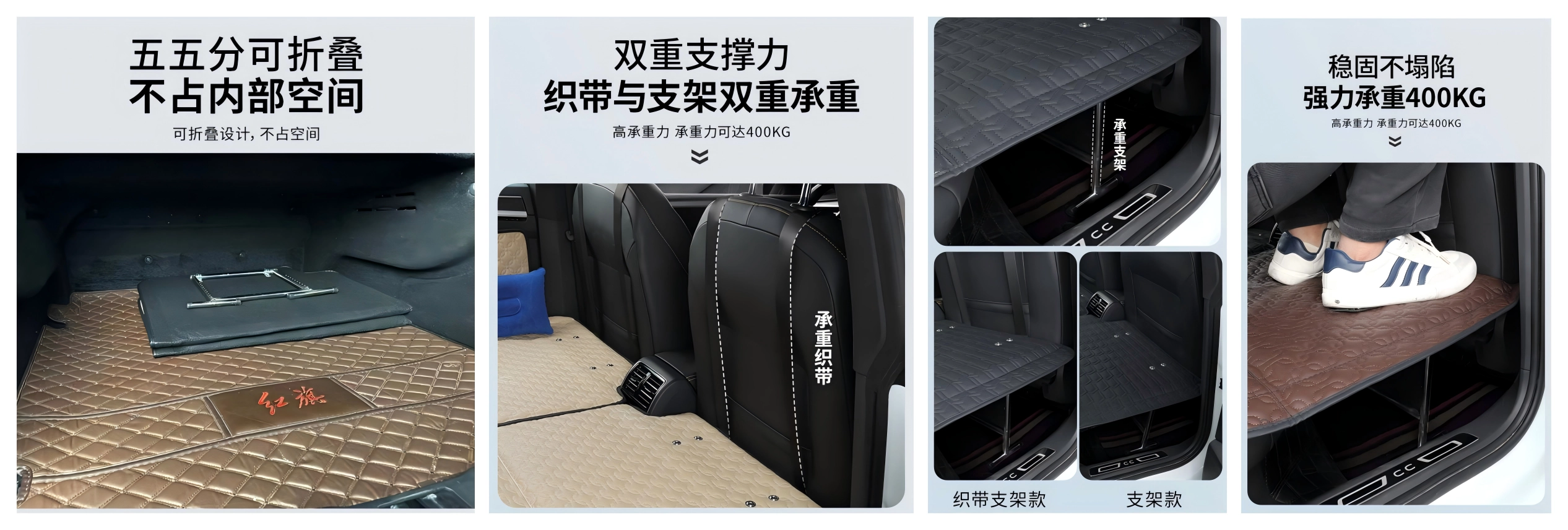

垫体前部连接承重织带组件，织带挂接于前排座椅头枕杆，对垫体前端进行牵拉定位，防止前移、翘起。支架支撑 + 织带牵拉共同形成稳定的平面休息平台。
不使用时，支架折叠收拢贴于垫体底部，垫体随之折叠，整体扁平收纳。
有益效果
采用床垫专用折叠支架，支撑刚性强中部不塌陷、不变形，躺卧舒适度显著优于充气垫与普通海绵垫。
无充气结构，耐用不漏气高低温环境均适用，使用寿命更长。
折叠收纳体积小支架可与垫体同步折叠，不占空间，便于随车携带。
安装简单、固定牢固只需展开支架、挂好织带即可使用，不易滑动移位。
通用性强适用于多数轿车、SUV 后排空间，无需改装车辆。
具体实施方式
下面结合结构对本实用新型做进一步详细说明。
1. 可折叠垫体
垫体由 2～4 段单元组成，相邻单元通过布质铰接或铰链连接，可实现对折或三折。表面采用麂皮绒、牛津布或皮革面料，防滑耐磨；内部填充高弹海绵或乳胶层，保证柔软度与支撑性。

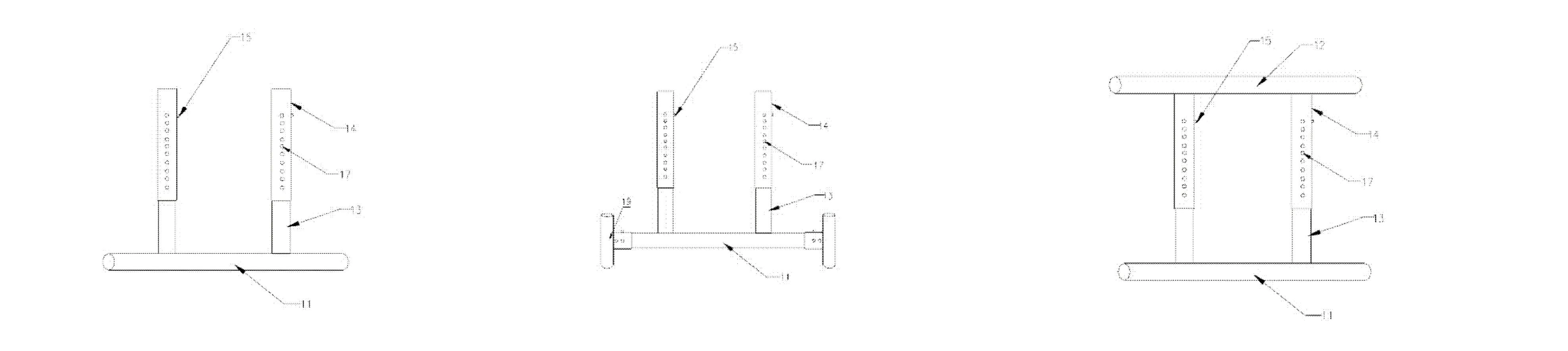

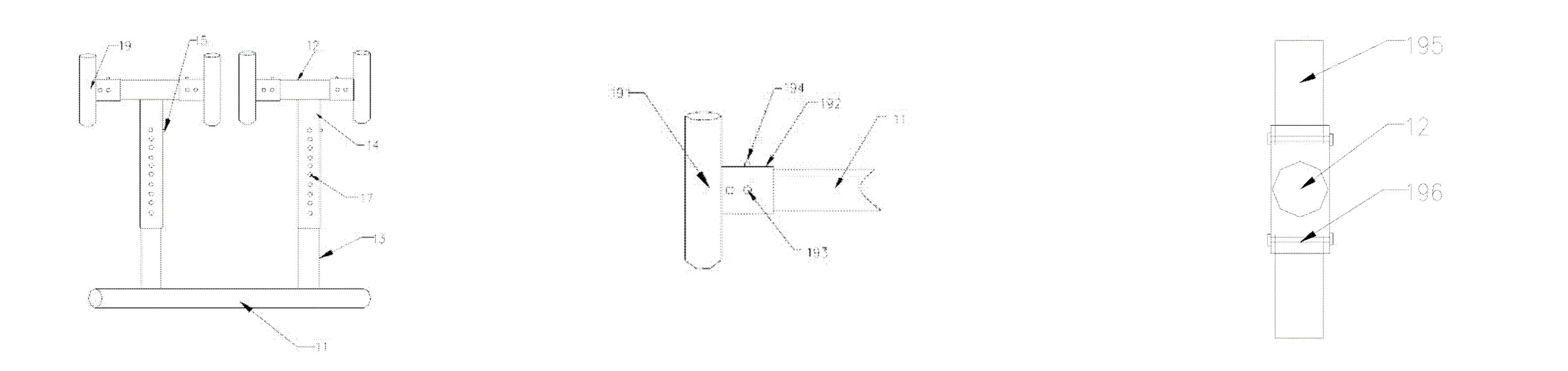

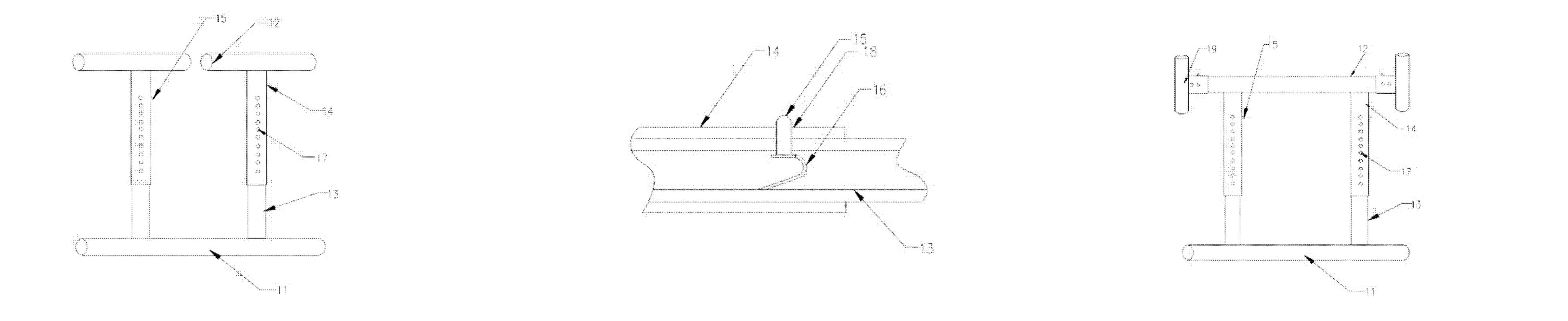

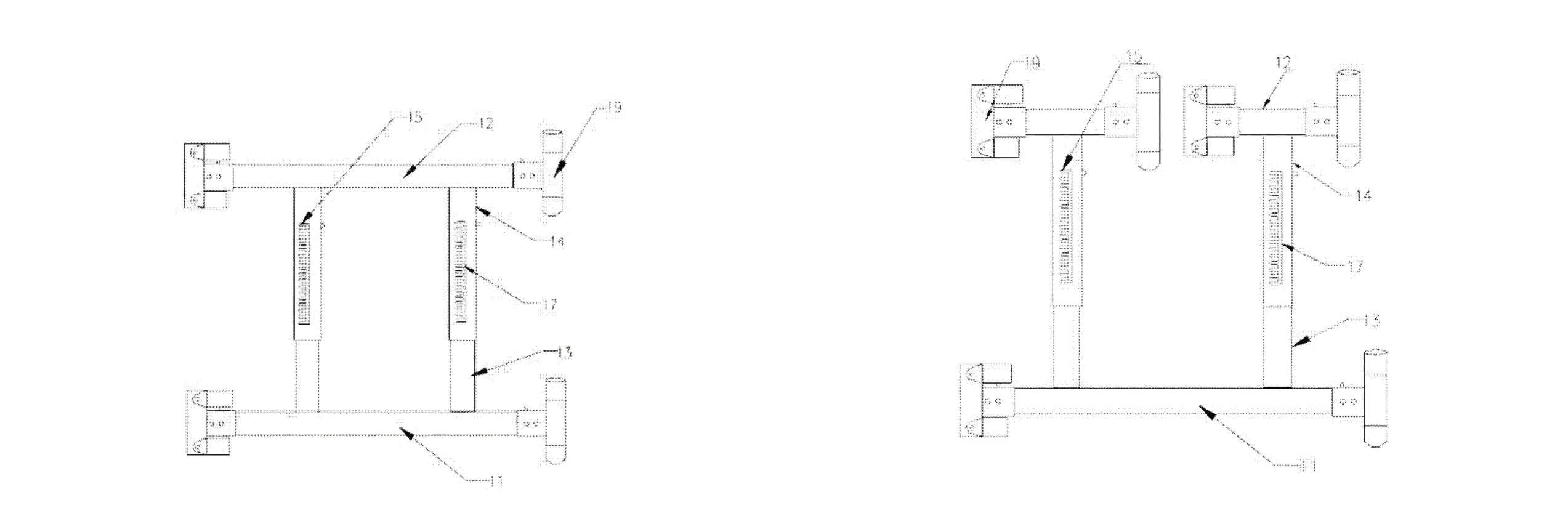

2. 可折叠床垫支架
支架安装在垫体底部中间区域，采用金属或增强塑料材质的交叉折叠支架，与家用折叠床垫支撑结构一致。
展开：支架自动卡位锁定，高度固定，形成均匀支撑。
收纳：解除卡位，支架向中心收拢，贴合垫体底部。
支架与垫体通过魔术贴或布套固定，拆装方便，可单独更换维修。
3. 承重织带组件
左右各设置一条或多条加宽织带，配有日字扣调节长度。一端缝制固定在垫体前端，另一端配备金属挂钩或塑料卡扣，挂在前排座椅头枕两根立杆之间，拉紧后垫体前端被固定，不会前移、上翘。
4. 装配与使用过程
取出折叠状态的休息垫，将垫体完全展开铺平在后排；
将底部可折叠床垫支架向外拉开，直至卡扣定位，支架支撑在地板上；
将承重织带挂接到前排座椅头枕杆，调整长度并拉紧；
垫体形成平整支撑面，可躺卧休息；
收纳时，解开织带，按下支架卡扣收拢支架，将垫体对折或三折即可。
